Câbles de charge UL

Câbles de charge EV certifiés UL américains

Norme de référence : UL62

N° de dossier UL : E345899

Câbles de charge EV certifiés UL américains

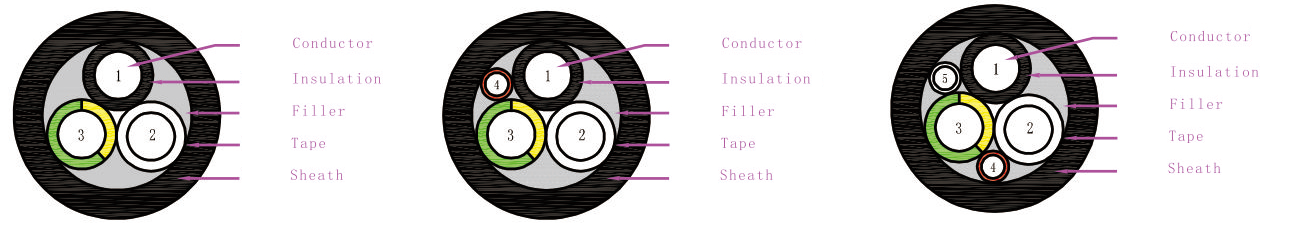

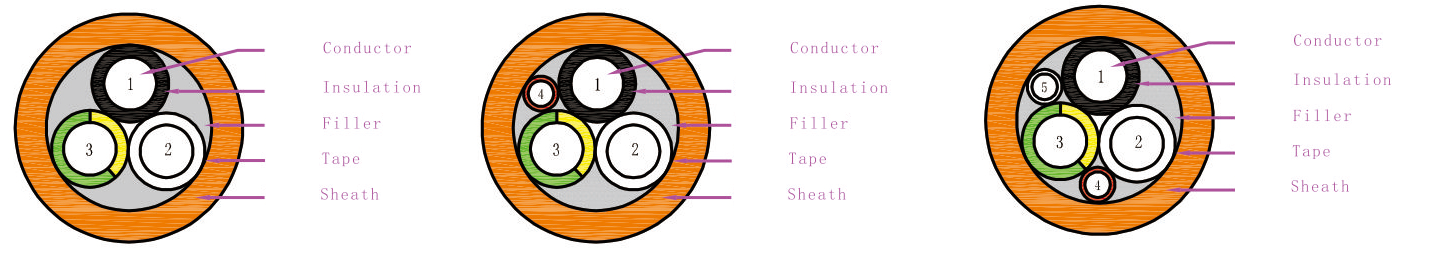

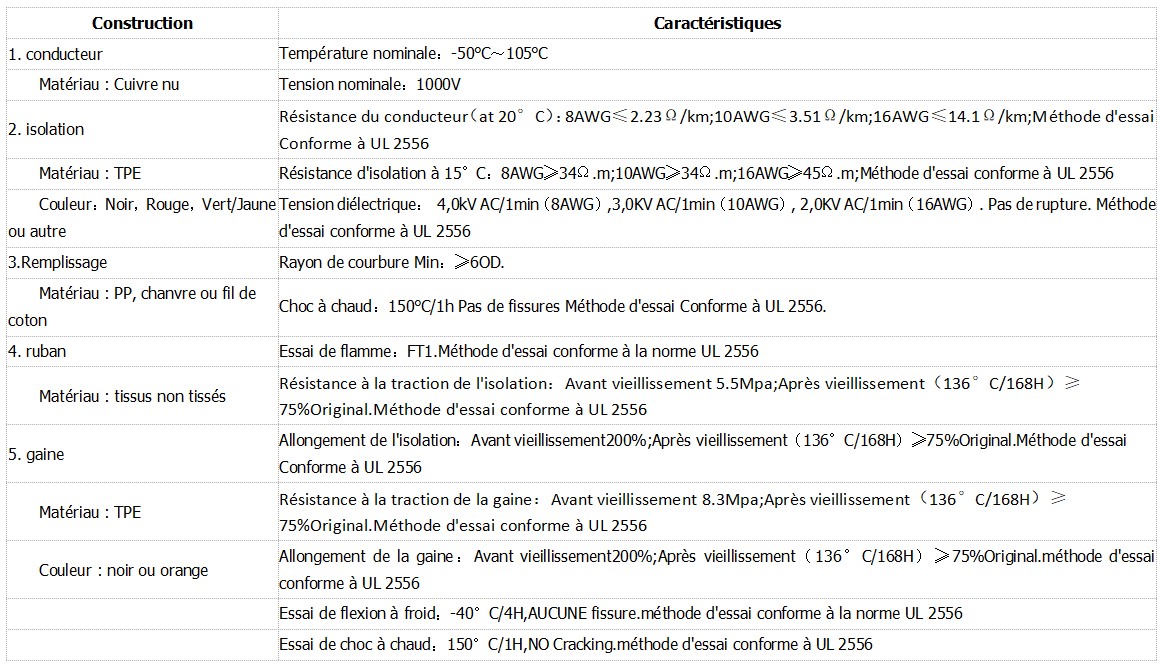

 la structure du produit   Caractéristiques
 1.Conductrice  Température nominale : -40℃~105℃
 Matériel: Cuivre nu  Tension nominale : 300 V ; 600 V ou 1 000 V
 2.Isolation  Test de flamme : méthode de test VW-1 Conforme à UL 2556
 Matériel: TPE ou PVC  rayon de courbure : ≥5*OD
 couleur : noir, blanc, vert/jaune  Tension diélectrique : 1,5 kVac/1 min Méthode de test sans claquage Conforme à UL 2556
 3.Remplissage  Pliage à froid : -40℃/4h Pas de fissures Méthode de test Conforme à UL 2556
 Matériel: PP Cordon  Choc chaud : 150℃/1h Pas de fissures Méthode de test Conforme à UL 2556
 4.Sangle  Résistance à l'huile : IRM902, 60℃/168h Traction et allongement ≥70 % Valeur non vieillie
 Matériel:Tissus non tissés  Résistance à l'écrasement : S≤12AWG 4.45kN, 12AWG<S≤2AWG, 11.1kN, 2AWG<S 15.6kN
 5.Gaine extérieure  Résistance aux intempéries : 720hin un indicateur météorologique à arc au xénon, pas de fissures
 Matériel: TPE ou PVC  Exigences environnementales : Conforme à RoHS 2.0 et REACH
 Couleur : Noir ou Orange



Câbles de charge EV certifiés UL américains

Câbles de charge EV certifiés UL américains

Numéro de produit

spécification

Diamètre extérieur torsadé du conducteur

Résistance du conducteur

Courant de référence admissible

Diamètre extérieur complet

Emballage de câble









600V or 1000V

EVE(TPE)

EVT(PVC)

3×16AWG

1.5/1.2

14.1

12A

10.8±0.5

1000m/700#

3×14AWG

1.9/1.2

8.88

16A

11.8±0.5

800m/700#

3×12AWG

2.4/1.2

5.58

23A

14.3±0.5

500m/700#

3×10AWG

3.0/1.2

3.51

32A

15.6±0.5

500m/700#

2×8AWG+10AWG

4.3/3.0

2.23/3.51

48A

20.9±0.8

500m/950#

2×6AWG+8AWG

5.4/4.3

1.40/2.23

63A

23.4±0.8

400m/950#

2×4AWG+6AWG

6.6/5.4

0.882/1.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG

8.2/6.6

0.555/0.882

100A

30.5±1.0

400m/1200#

3×16AWG+1×18AWG

1.5/1.2

14.1/22.4

12A

11.4±0.5

800m/700#

3×14AWG+1×18AWG

1.9/1.2

8.88/22.4

16A

13.5±0.5

500m/700#

3×12AWG+1×18AWG

2.4/1.2

5.58/22.4

23A

14.5±0.5

500m/700#

3×10AWG+1×18AWG

3.0/1.2

3.51/22.4

32A

15.8±0.6

500m/700#

2×8AWG+10AWG+18AWG

4.3/3.0

2.23/3.51/22.4

48A

20.9±0.8

500m/950#

2×6AWG+8AWG+18AWG

5.4/4.3

1.40/2.23/22.4

63A

23.4±0.8

400m/950#

2×4AWG+6AWG+18AWG

6.6/5.4

0.882/1.4/22.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG+18AWG

8.2/6.6

0.555/0.882/22.4

100A

30.5±1.0

400m/1200#

3×16AWG+2×18AWG

1.5/1.2

3.51/22.4

12A

12.2±0.5

500m/700#

3×14AWG+2×18AWG

1.9/1.2

8.88/22.4

16A

14.1±0.5

500m/700#

3×12AWG+2×18AWG

2.4/1.2

5.58/22.4

23A

15.1±0.6

500m/700#

3×10AWG+2×18AWG

3.0/1.2

3.51/22.4

32A

15.8±0.6

500m/700#

2×8AWG+10AWG+2×18AWG

4.3/3.0

2.23/3.51

48A

20.9±0.8

500m/950#

2×6AWG+8AWG+2×18AWG

5.4/4.3

1.40/2.23

63A

23.4±0.8

400m/950#

2×4AWG+6AWG+2×18AWG

6.6/5.4

0.882/1.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG+2×18AWG

8.2/6.6

0.555/0.882

100A

30.5±1.0

400m/1200#

2×1/0AWG+2AWG

10.5/8.2

0.349/0.555

200A

38.0±1.0

250m/1200#

2×3/0AWG+1/0AWG

13.05/10.5

0.219/0.349

260A

45.0±1.0

150m/1200#

300V

EVJE(TPE)

EVJT(PVC)

3×16AWG

1.5/1.2

3.51/22.4

12A

9.5±0.3

1200m/700#

3×14AWG

1.9/1.2

8.88/22.4

16A

10.2±0.5

1000m/700#

3×12AWG

2.4/1.2

5.58/22.4

23A

11.4±0.5

800m/700#

3×16AWG+1×18AWG

1.5/1.2

3.51/22.4

12A

10.5±0.5

1000m/700#

3×14AWG+1×18AWG

1.9/1.2

8.88/22.4

16A

11.1±0.5

80m/700#

3×12AWG+1×18AWG

2.4/1.2

5.58/22.4

23A

12.2±0.5

500m/700#

3×16AWG+2×18AWG

1.5/1.2

3.51/22.4

12A

11.3±0.5

800m/700#

3×14AWG+2×18AWG

1.9/1.2

8.88/22.4

16A

12.0±0.5

800m/700#

3×12AWG+2×18AWG

2.4/1.2

5.58/22.4

23A

13.1±0.5

500m/700#

Le nombre de fils de signal peut être de 0 à 6, ou plus, les spécifications du conducteur de fil de signal peuvent être 16AWG, 18AWG, 20AWG, 22AWG.

Les spécifications, les tailles et les structures des produits ci-dessus peuvent être modifiées en raison des progrès technologiques. Des spécifications similaires peuvent être conçues et fabriquées en fonction des besoins du client.

Recommandation de produits associés

câble de charge lumineux

câble de charge lumineux

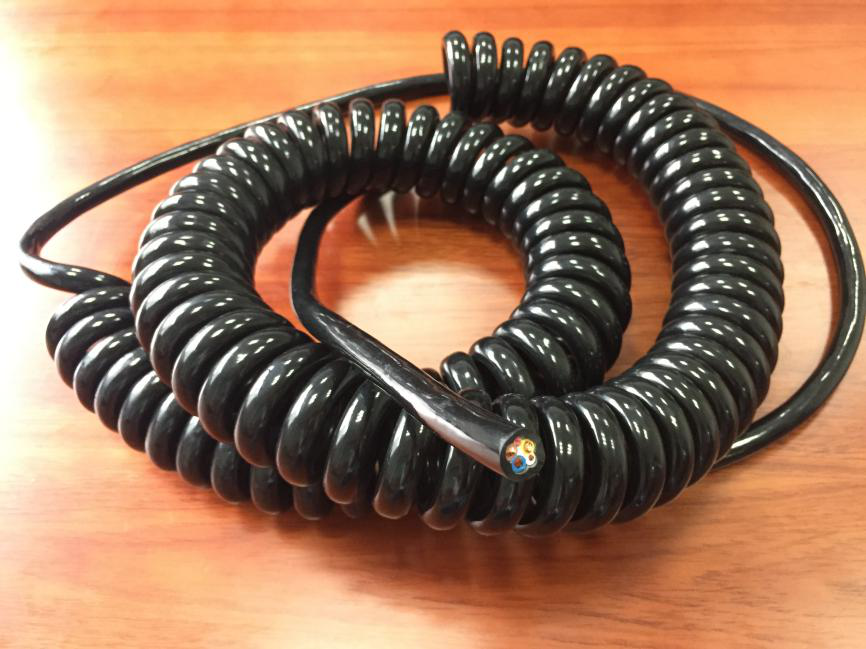

Câble de charge à ressort
