Câble de charge UE

Câble de charge de véhicule électrique standard UE EN50620

Normes de référence : prEN 50620, IEC62893

Numéro de certificat : 6003773.01

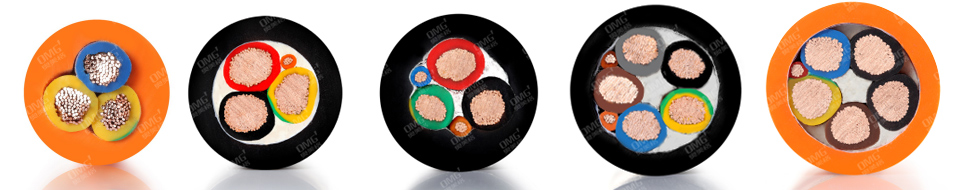

Câble de charge de véhicule électrique standard UE EN50620

Description du produit:

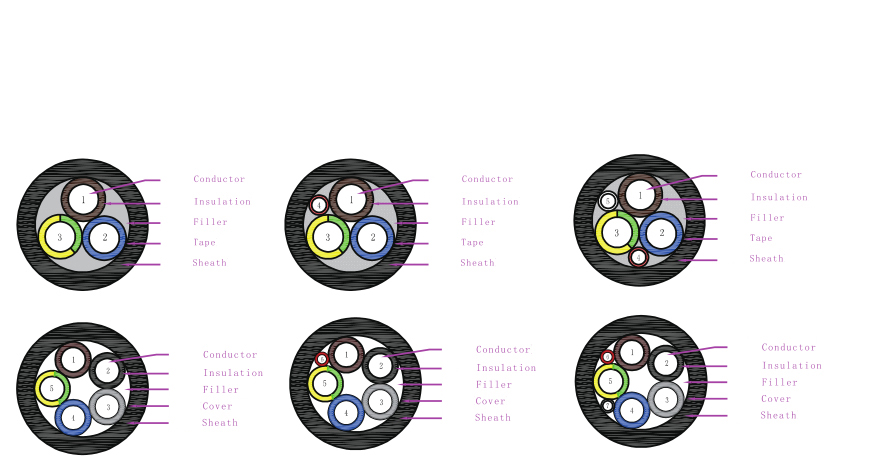

 la structure du produit  Caractéristiques
 1.Conductrice  Température de fonctionnement -40℃~90℃
 Matériel: Cuivre nu  Tension nominale : 300/500 V CA, 450/750 V ; 1000 V CC
 2.Isolation  Test à la flamme Méthode de test :VW-1 Conforme à UL 2556
 Matériel : ERP  Min : rayon de courbure : ≥6*OD
 Couleur : marron, bleu, jaune/vert   Tension diélectrique : 2,5 kVac/15 min. Aucune panne
 3.Remplissage  Impact à basse température -40℃, pas de fissures
 Matériel: PP Cordon  Hot Shock: 150℃/1h Pas de fissures
 4.Sangle  Résistance à l'huile : IRM902, IRM903, essence 20h OD Variation≤15% pas de fissures
 Matériel:Tissus non tissés  Résistance à l'écrasement : Sq≤4, force d'écrasement≥4KN ; 4≤Sq≤35, force d'écrasement≥11KN ;
 5.Gaine extérieure  Résistance à l'acide et à l'alcali : 168 h, variation de la résistance à la traction ≤ 30 % ; allongement  100 %
 Matériel: TPU  Exigences environnementales : Conforme à RoHS et REACH
 La couleur noire

Câble de charge de véhicule électrique standard UE EN50620



Numéro de produit

spécification

Diamètre extérieur torsadé du conducteur

Résistance du conducteur

Courant de référence admissible

Diamètre extérieur complet

Emballage de câble

H05BZ-F

3×1.5mm2+(0~2)×(0.5~0.75)mm2

1.6

13.3

14A

8.6~9.6

800m/700#

3×2.5mm2+(0~2)×(0.5~0.75)mm2

2.1

7.98

25A

9.8~10.8

800m/700#

H07BZ-F

3×1.5mm2+(0~2)×(0.5~0.75)mm2

1.6

13.3

14A

8.8~9.6

800m/700#

3×2.5mm2+(0~2)×(0.5~0.75)mm2

2.1

7.98

25A

10~10.8

800m/700#

3×4.0mm2+(0~2)×(0.5~0.75)mm2

2.8

4.95

35A

11.5

500m/700#

3×6.0mm2+(0~2)×(0.5~0.75)mm2

3.5

3.30

44A

13.2

400m/800#

3×10.0mm2+(0~2)×(0.5~0.75)mm2

4.5

1.91

62A

16.3

500m/950#

3×16mm2+(0~2)×(0.5~0.75)mm2

5.7

1.21

82A

19

500m/700#

5×2.5mm2+(0~2)×(0.5~0.75)mm2

2.1

7.98

20A

13.5

500m/950#

5×4.0mm2+(0~2)×(0.5~0.75)mm2

2.8

4.95

30A

15

400m/950#

5×6.0mm2+(0~2)×(0.5~0.75)mm2

3.5

3.30

38A

16.8

300m/950#

5×10.0mm2+(0~2)×(0.5~0.75)mm2

4.5

1.91

54A

20

300m/1200#

5×16mm2+(0~2)×(0.5~0.75)mm2

5.7

1.21

71A

23.5

800m/700#

5×25mm2+(0~2)×(0.5~0.75)mm2

7.2

0.78

94A

29

800m/700#

5×35mm2+(0~2)×(0.5~0.75)mm2

8.4

0.554

117A

32.8

500m/700#



Les spécifications, les tailles et les structures des produits ci-dessus peuvent être modifiées en raison des progrès technologiques. Des spécifications similaires peuvent être conçues et fabriquées en fonction des besoins du client.
