Testez le câble haute tension OMG EV (partie 2)

Date:2019/12/6 14:42:51




Rapport de test unique du câble OMG EV

请输入标题





table des matières

  1. Objectifs du test

  2. Objet de test
  3. Tester le contenu

  4. résumer


1Objectifs du test


Testez les capacités conventionnelles des câbles OMG EV



2Test object


OMG EV Cables




3Tester le contenu




01

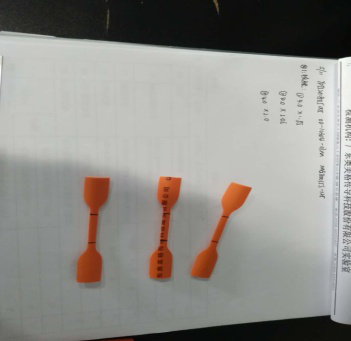

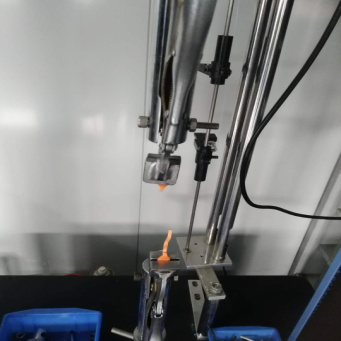

Traction, allongement



Traction, allongement      Traction, allongement

....

La résistance à la traction et l'allongement sont la force de traction maximale acceptable de l'objet d'essai. Ce qui précède est la comparaison entre l'essai avant (à gauche) et après l'essai (à droite). L'allongement est presque 1,5 fois l'original.




02

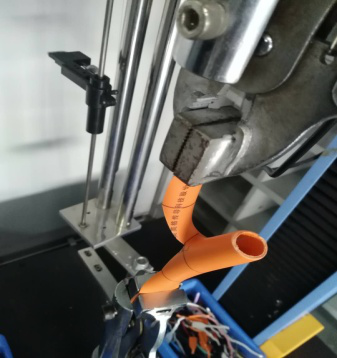

Résistance au déchirement



Résistance au déchirement       Résistance au déchirement
....



La résistance à la déchirure fait référence à la résistance à la déchirure à la pointe dans le cas de fissures, qui est de 20N/mm² (environ deux kilogrammes par millimètre carré) selon le fonctionnement du testeur.




03

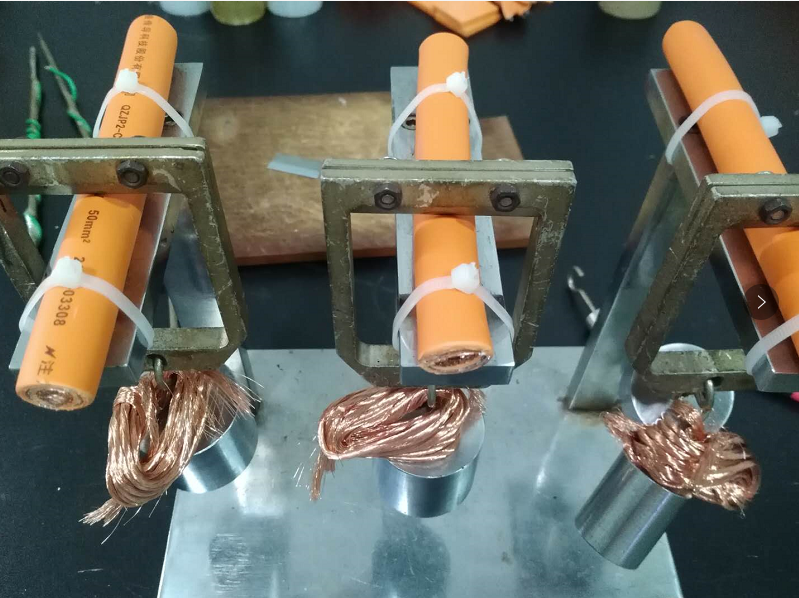

Déformation thermique 150℃*1H
Déformation thermique 150℃*1H     Déformation thermique 150℃*1H
....

La déformation thermique consiste à placer le câble dans un environnement à 150°C pendant 1 heure et à observer la profondeur de l'indentation.L'indentation n'est pas cassée, et le taux d'indentation est inférieur à 50%.


04
Choc thermique 150℃* 1H
Choc thermique 150℃* 1H     Choc thermique 150℃* 1H
....

Le choc thermique signifie qu'en raison du chauffage ou du refroidissement rapide, l'objet génère une grande quantité d'échange de chaleur dans un court laps de temps. Lorsque la température change radicalement, l'objet produira une contrainte thermique de choc ; après le test (ci-dessous), le câble ne varie pas.





05
Résistance de volume



Résistance de volume

La résistance volumique est également appelée résistivité volumique




06

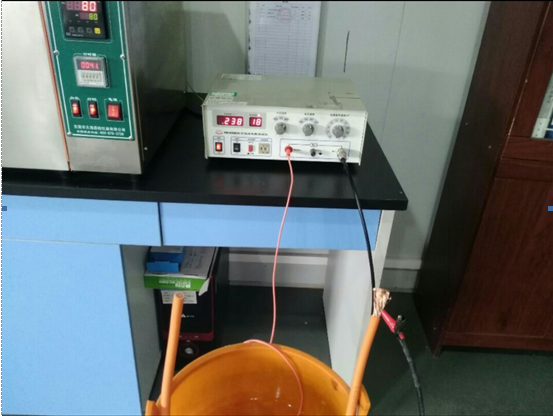

Tension de tenue
Tension de tenue

Les câbles OMG EV peuvent supporter la tension maximale, 6KV/15 min



07

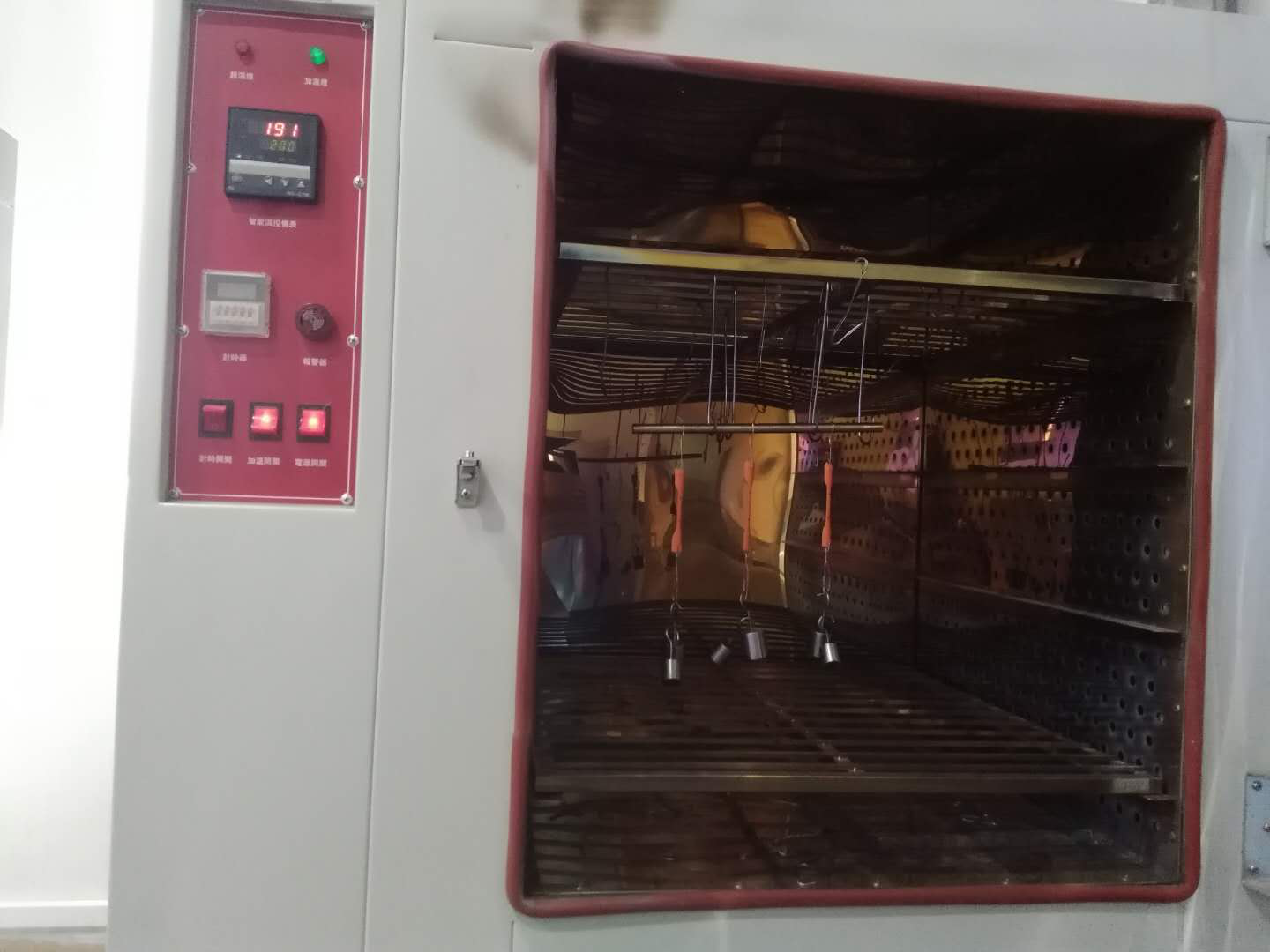

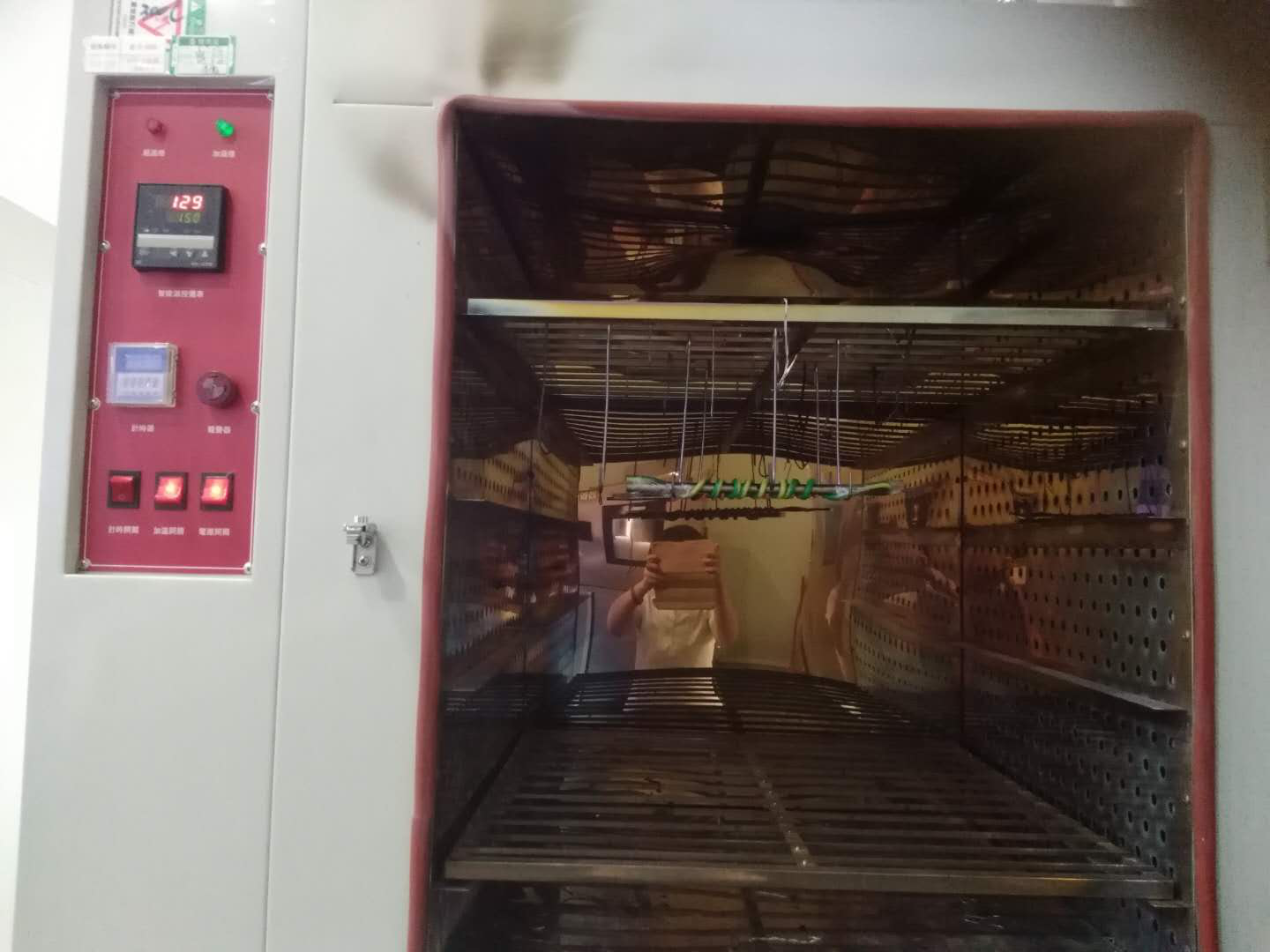

Rallonge à chaud : 200 *15 min


Rallonge à chaud : 200 *15 min

L'allongement du câble après chauffage (en cas de tension), la principale considération est le degré de réticulation du polyéthylène, plus le degré de réticulation est élevé, plus l'allongement thermique est petit. L'allongement spécifique peut être vu sur la figure ci-dessus.



08

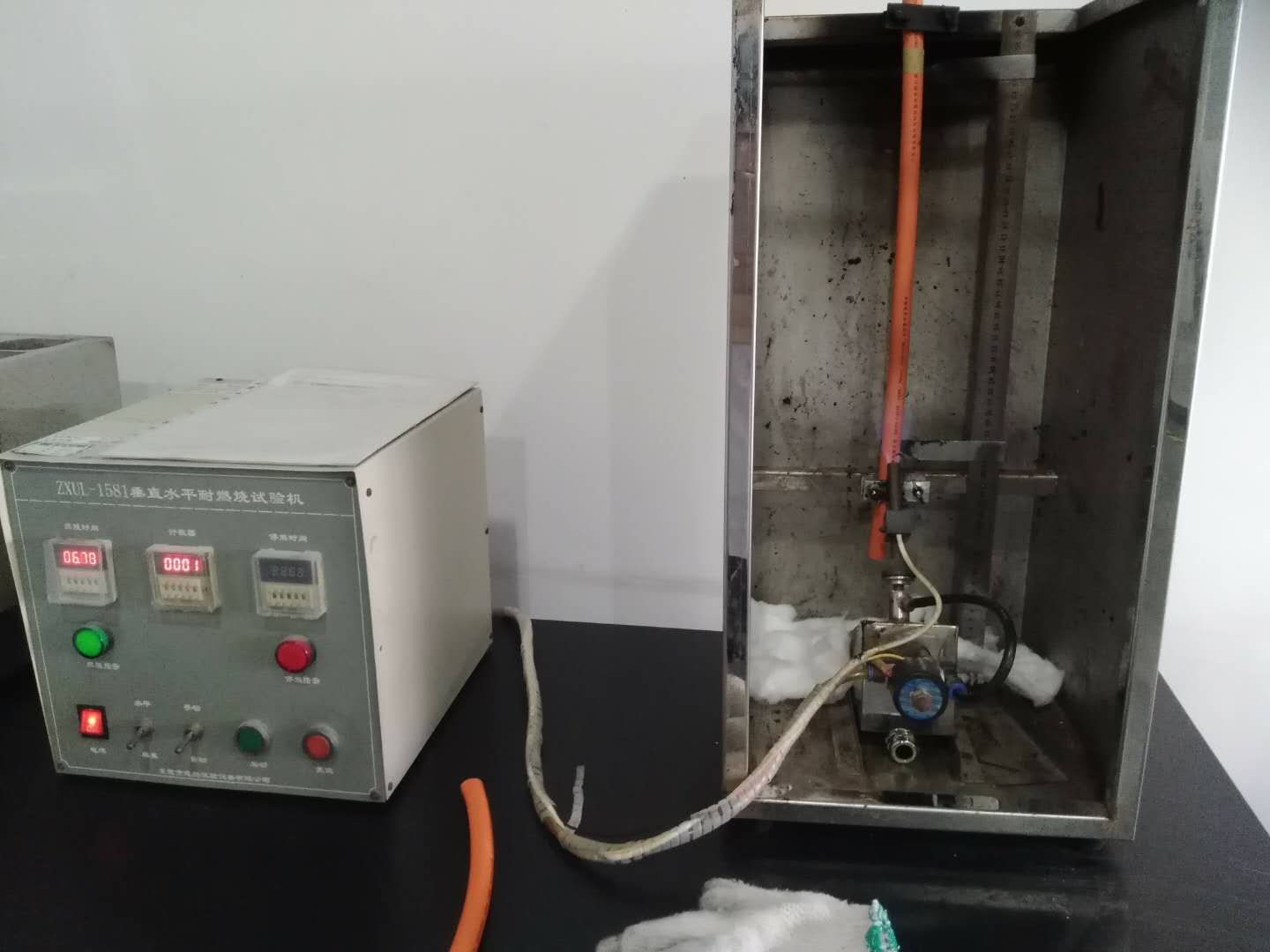

la combustion


la combustion

Câble brûlant à flamme nue, éteindre immédiatement

09

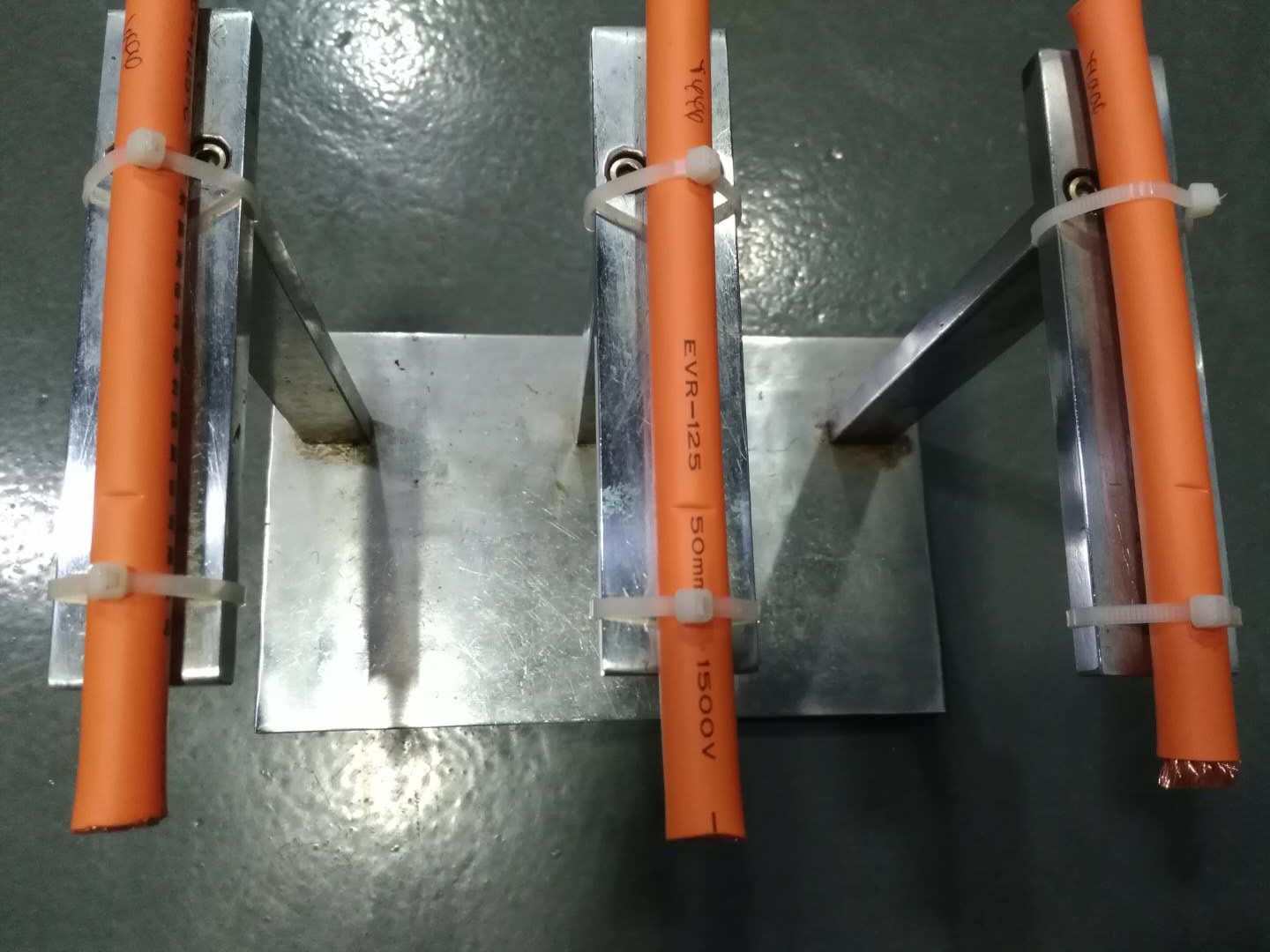

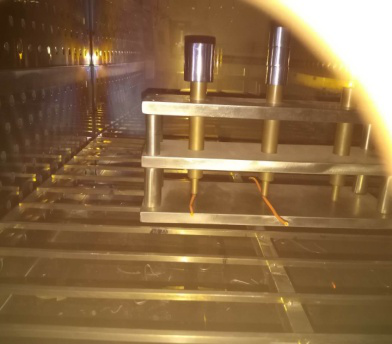

Pression à haute température


Pression à haute températurePression à haute température

....

Sous la condition de 150℃*4 heures, le poids de levage est de 600g, une seule indentation fine est visible, et le câble n'est pas cassé, et le rapport d'indentation est inférieur à 50%.




10

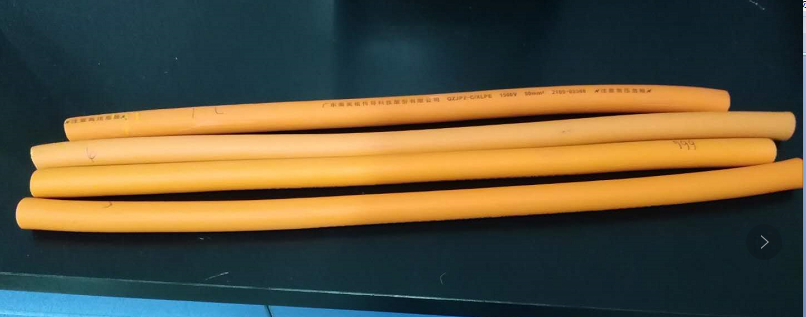

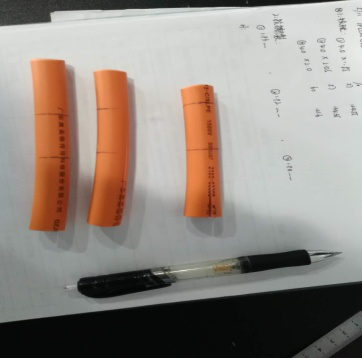

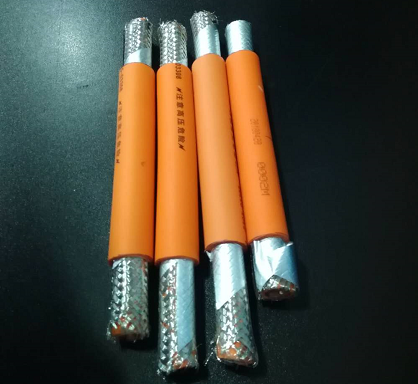

Retrait thermique : 150℃* 15min


Retrait thermique : 150℃* 15min

Retrait thermique : 150℃* 15min

Le retrait thermique est le changement de volume du matériau thermoplastique en raison de son taux de dilatation thermique inhérent.Il n'y a pas de changement significatif dans le graphique supérieur (avant le test) et le graphique inférieur (après le test).



11

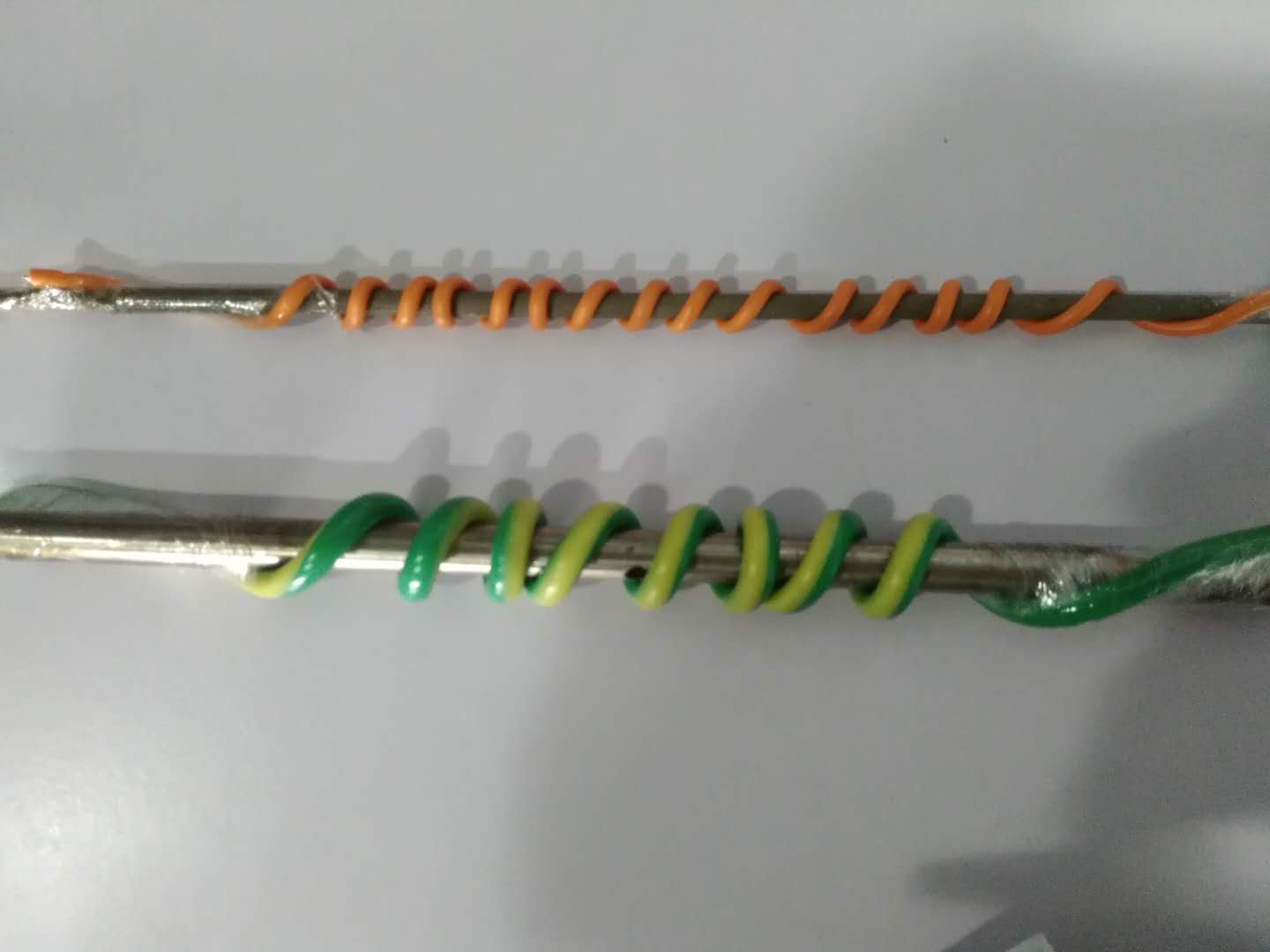

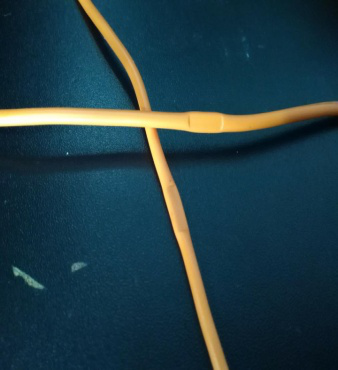

Enroulement à basse température : -40℃*4H




Enroulement à basse température : -40℃*4H

Enroulement à basse température : -40℃*4H


Il n'y a pas de fission à l'extérieur, même si la température est très basse, il est toujours facile d'être bon Température minimale : Les performances d'un câble rond ou d'une âme ronde isolée à basse température sont évaluées.




12

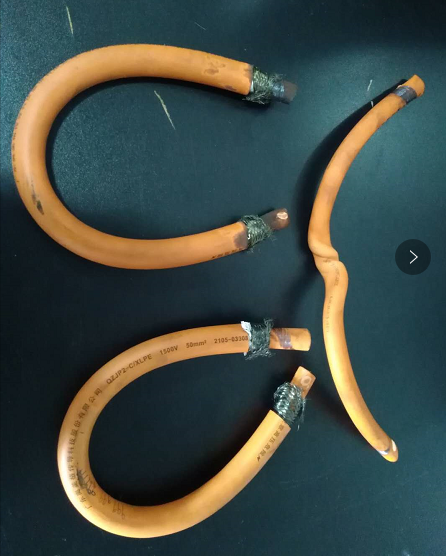

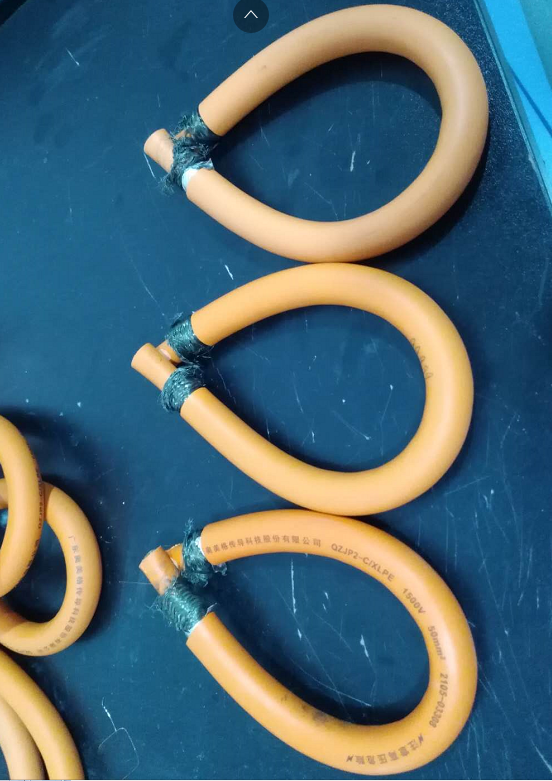

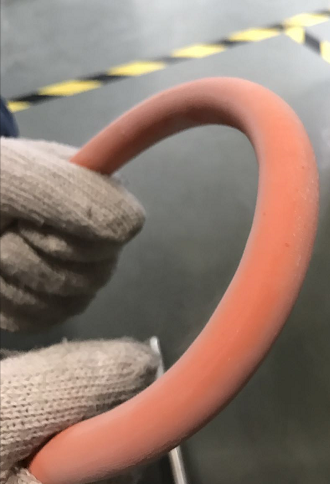

Vieillissement à long terme : 150℃*3000H


Vieillissement à long terme : 150℃*3000H

Vieillissement à long terme : 150℃*3000H

....

Le vieillissement à long terme après 3000 heures de 150 degrés n'est que la déformation de la peau extérieure, pas de fissures




13

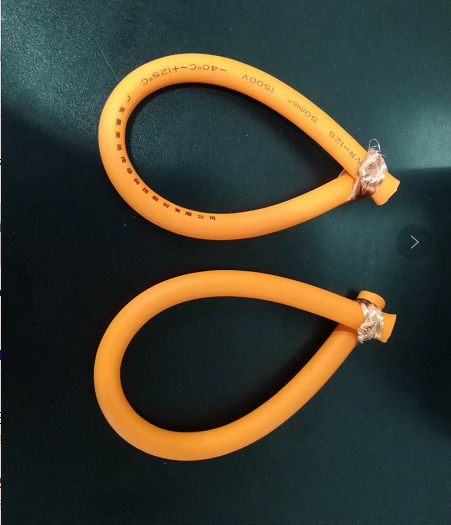

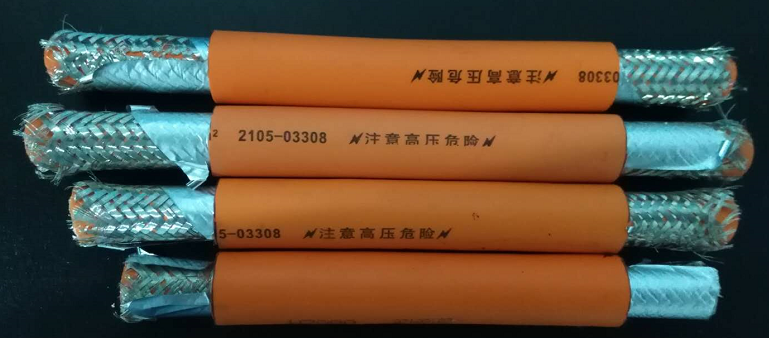

Vieillissement à court terme 175℃*240H


Vieillissement à court terme 175℃*240H    Vieillissement à court terme 175℃*240H

....

Placé à 175 ℃ pendant 240 heures, température élevée à court terme, aucun changement de câble




14

Surcharge thermique : 200℃*6H


Under the environment of 200℃, the cable is overloaded for 6 hours, as can be seen from the following figure (after the test), the cable has not changed.

Surcharge thermique : 200℃*6H


4en conclusion


Grâce aux tests ci-dessus, les câbles OMG sont toujours conservés tels qu'ils sont dans une large mesure dans divers environnements, et il n'y a pas de changement énorme dans la capacité d'utilisation des câbles, de sorte que les câbles peuvent résister à l'utilisation de divers types d'environnements.
