Comment choisir les câbles de charge EV

Date:2020/2/26 15:32:53

Les amis qui utilisent des véhicules électriques ont souvent besoin de recharger des véhicules électriques. Certains utilisent des bornes de recharge dans l'entreprise, d'autres tirent dans la communauté et utilisent des stations de suralimentation pour une recharge rapide. L'environnement de recharge pour les véhicules électriques est en augmentation. Alors, quels sont les modes de charge de véhicule électrique Comment choisir le câble de pile de charge sous différents modes de charge?


On parle aujourd'hui principalement du choix des câbles de recharge pour véhicules électriques.


Tout d'abord, pour comprendre le choix des câbles de recharge pour véhicules électriques, il est nécessaire de comprendre quels modes de recharge sont disponibles pour recharger les véhicules électriques, et quels types de câbles de recharge sont sélectionnés pour les modes de recharge correspondants.



Classification des modes de charge


En général, nous pouvons diviser la méthode de charge en quatre types, la principale différence étant la méthode d'utilisation et la vitesse de charge.

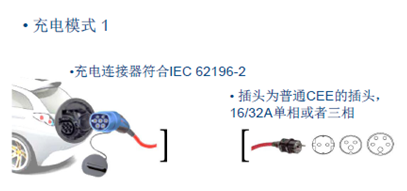

Mode de charge 1

Mode de charge 1 : le mode de charge 1 est une combinaison de pistolet de charge à tête unique + câble + prise CEE ordinaire connectée au secteur monophasé

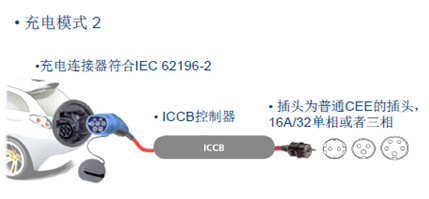

Mode de charge 2


Mode de charge 2: le mode combiné est pistolet de charge à tête unique + câble + boîtier de commande + prise connectée au secteur monophasé

 La différence entre le mode de charge 2 et le mode de charge 1 est d'augmenter le contrôleur.Le mode de charge 2 a des mesures de protection complètes par rapport au mode de charge 1. Il peut être fourni avec une surtension, une sous-tension, une surintensité, une surchauffe, protection contre les fuites et la mise hors tension.Le mode de charge 1 n'a pas de mesures de protection.


Mode de charge 3

Mode de charge 3: le mode combiné est pistolet de charge à double tête + câble + pile de charge connectée à l'électricité monophasée ou à l'électricité triphasée


Par rapport au mode de charge 1, au mode de charge 2 et au mode de charge 2, le mode de charge 3 augmente le courant de charge, et donc la vitesse de charge, et la demande de sécurité de charge sera plus élevée.


Mode de charge 4

Mode de charge 4, le mode combiné charge pistolet + câble + pile de charge connectée au courant continu


Sélection du câble de charge correspondant au mode de charge


Ci-dessus, nous avons parlé de l'introduction du mode de charge, puis parlons de la sélection du câble de charge.Le principe de sélection du câble de charge consiste à déterminer le mode de charge utilisé et le courant délivré par le mode de charge pour sélectionner le câble correspondant.


Mode de charge 1

En mode de charge 1, parce qu'une prise CEE commune est utilisée pour se connecter à l'alimentation secteur monophasée, les courants 10A et 16A sont couramment utilisés, et les câbles correspondants utilisent des câbles carrés OMG 3*1,5 et des câbles carrés OMG 3*2,5.

En mode de charge 1, parce qu'une prise CEE commune est utilisée pour se connecter à l'alimentation secteur monophasée, les courants 10A et 16A sont couramment utilisés, et les câbles correspondants utilisent des câbles carrés OMG 3*1,5 et des câbles carr

Mode de charge 2

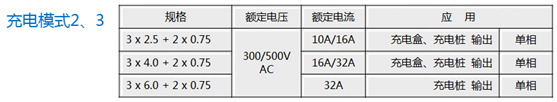

Le mode de charge 2 utilise des prises CEE ordinaires pour se connecter au secteur monophasé, le courant nominal 10A/16A utilise des câbles OMG 3*2.5+2*0.75 et le courant nominal 16A/32A utilise un câble OMG 3*4.0+2*0.75.

Le mode de charge 2 utilise des prises CEE ordinaires pour se connecter au secteur monophasé, le courant nominal 10A/16A utilise des câbles OMG 3*2.5+2*0.75 et le courant nominal 16A/32A utilise un câble OMG 3*4.0+2*0.75.


Mode de charge 3

Sélection du câble du mode de charge 3, nous avons mentionné ci-dessus le principe de la sélection du câble de charge consiste à déterminer le mode de charge utilisé et le courant de sortie par le mode de charge pour sélectionner le câble correspondant.Le courant de sortie commun du mode de charge 3 est de 16A, 32A, trois -phase 32A, triphasé 63A, triphasé 125A, c'est-à-dire que le câble de charge correspondant peut être sélectionné parmi les câbles OMG 3*4.0+2*0.75, OMG 3*6.0+ 2*0.75, OMG 5*6.0+ Câble 2*0.75, câble OMG 5*16+2*0.75, câble OMG 5*35+2*0.75.

Sélection du câble du mode de charge 3, nous avons mentionné ci-dessus le principe de la sélection du câble de charge consiste à déterminer le mode de charge utilisé et le courant de sortie par le mode de charge pour sélectionner le câble correspondant.Le

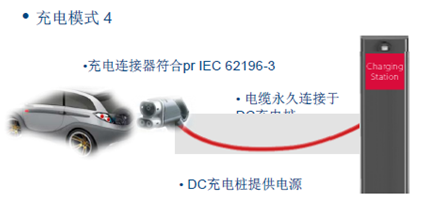

Mode de charge 4

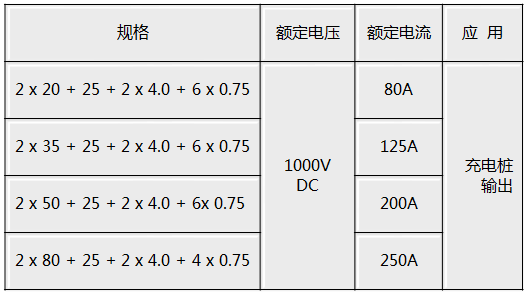

La sélection du câble du mode de charge 4. Le mode de charge 4 est une charge CC, qui présente des avantages évidents tels qu'un courant de charge élevé et une vitesse de charge rapide. Par conséquent, il a des exigences de sécurité plus élevées et un diamètre de câble plus épais. Le câble comprend la ligne d'alimentation principale Besoin d'ajouter un fil de terre, une ligne d'alimentation auxiliaire, une ligne de commande et plus d'exigences pour le câble, choisissez le câble pour faire attention à la douceur du produit, au rayon de courbure ; résistance aux hautes et basses températures, résistance à l'huile, résistance aux acides et aux alcalis, eau résistance, résistance à l'usure, résistance aux fissures, résistance aux UV ; performances ignifuges ; performances conductrices, élévation de la température du conducteur ; que le matériau soit conforme aux dernières normes de protection de l'environnement de ROHS&REACH, il est plus garanti de choisir des produits de qualité. Le courant de sortie commun du mode de charge 4 est de 80A, 125A, 200A, 250A, et le câble de charge correspondant est en option Câble OMG 2*20+25+2*4.0+6*0.75, OMG 2*35+25+2 Câble *4.0+ 6*0.75, câble OMG 2*50+25+2*4.0+6*0.75, câble OMG 2*80+25+2*4.0+6*0.75.

La sélection du câble du mode de charge 4. Le mode de charge 4 est une charge CC, qui présente des avantages évidents tels qu'un courant de charge élevé et une vitesse de charge rapide. Par conséquent, il a des exigences de sécurité plus élevées et un dia


Pour résumer Pour le choix de la recharge du véhicule électrique, en principe, nous avons déterminé le mode de charge utilisé et le courant délivré par le mode de charge pour sélectionner le câble correspondant.
